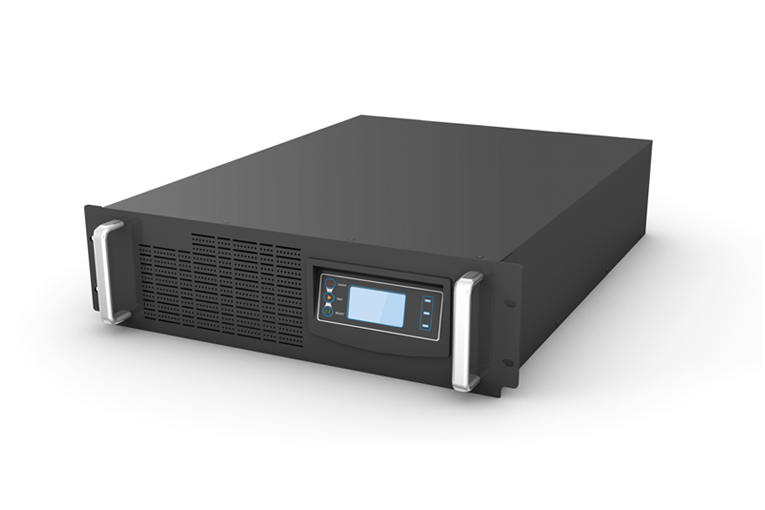

XPC11R系列 0.5-10kVA
XPC11R机架式系列是晶福源高频小功率UPS，为双变换在线式，单相输入，单相输出的不间断电源设备。采用高速微处理器或DSP数字化控制技术，智能化管理，双重保护，标准机架式设计，使用方便。产品具有高**、高节能等特点，特别适合小型、功率低等机架式设备提供保障性电源。
· 高速微处理控制(6K,10K采用DSP)技术
· 纯在线双变换式架构设计
· 标准19英寸机架式2U/3U设计
· 标准19英寸机架式电池模块可选
· 高输入功率因数(>0.98)，低电网污染
· 宽电压频率输入范围
· 自动识别并适应50/60HZ电源系统
· 输入标配防浪涌
· 半桥逆变技术
· 智能定期电池充放电，延长电池使用寿命
· 输入零火线侦测功能，避免UPS市电输入零火线接反
· 旁路输出保护，保护用户负载
· 旁路输入人性化，市电开机默认无旁路输出，开机才有逆变输出，也可改回上市电即有旁路输入模式
· 智能风扇调速
· 风扇故障检测报警
· 智能实时侦测，即时报警并启动**保护
· 开机自诊断功能
· 支持电池冷启动
· 来电自启功能
· 宽大的蓝屏LCD显示和LED指示
· 配件丰富，多选择后台监控
· 选配件：19英寸机架式电池模块/SNMP卡/USB接口
|
高频在线机架式 |
XPC |
XPC |
XPC |
XPC |
XPC |
XPC | |
|
额定容量(KVA/KW) |
0.5/0.4 |
1/0.7 |
2/1.4 |
3/2.1 |
6/4.8 |
10/8 | |
|
输入规格 | |||||||
|
主路输入 |
额定输入电压（Vac） |
220 | |||||
|
输入电压范围（Vac） |
110~296 |
120～275 | |||||
|
相数 |
单相三线（1L+N+PE） | ||||||
|
输入频率范围（Hz） |
（46~54）/（56~64）自适应 | ||||||
|
输入功率因数 |
>0.98 | ||||||
|
旁路输入 |
额定输入电压（Vac） |
220 | |||||
|
输入电压范围（Vac） |
80~286 | ||||||
|
相数 |
单相三线（1L+N+PE） | ||||||
|
旁路同步跟踪范围（Hz） |
±10% | ||||||
|
输出规格 | |||||||
|
|
电压（Vac） |
220（200,208,230,240可设） | |||||
|
|
输出功率因数 |
0.8 |
0.7 |
0.8 | |||
|
|
频率（Hz） |
市电模式：与电网同步；电池模式：50/60Hz | |||||
|
|
波形 |
THD<2%（线性负载）；THD<5%（非线性负载） | |||||
|
|
切换时间（ms） |
0 | |||||
|
|
整机效率 |
≥87% |
≥88% |
≥90% |
≥92% | ||
|
|
过载能力 |
105%~150%：30s转旁路； |
105%~125%：60s转旁路； | ||||
|
>150%：300ms转旁路 |
125%~150%：30s转旁路 | ||||||
|
>150±5%：500ms转旁路 | |||||||
|
电池 | |||||||
|
|
电池电压（Vdc） |
36 |
72 |
96 |
192 | ||
|
|
充电电流 |
3~7A可设 |
1~4A可设 | ||||
|
|
备电时间 |
取决于外接电池容量 | |||||
|
环境 | |||||||
|
|
工作温度（℃） |
-10~40 | |||||
|
|
存储温度（℃） |
-25~55（不含电池） | |||||
|
|
相对湿度 |
0~95%(无凝霜） | |||||
|
|
工作海拔高度 |
＜1500m，超过时按照GB/T 3859.2规定降额使用 | |||||
|
|
噪音（dB) |
<45 |
<50 |
<55 | |||
|
其他特征 | |||||||
|
|
告警功能 |
输出过载、市电异常、UPS故障、电池欠压等 | |||||
|
|
保护功能 |
输出短路、过载、过温、电池欠压、输出过欠压，风扇故障告警 | |||||
|
|
通信功能 |
标配：RS232或USB，可选：SNMP/干接点 | |||||
|
机械特性 | |||||||
|
|
尺寸（W×D×H)mm |
440×320×87 |
440×420×87 |
440×595.4×130 | |||
|
|
净重（kg） |
8 |
8.2 |
10.5 |
10.9 |
20 |
21 |
|
|
执行标准 |
YD/T1095-2008 | |||||
